BL-1208H无刷直流乐动买球-乐动买球（中国）驱动器


主要特点：
  • 12V直流供电
  • 启停及转向控制
  • 过流、过压、过载及堵转保护
  • 外部模拟量调速
  • 制动快速停车
  • 故障报警输出
  • 转速信号输出
  • 适用于带霍尔信号输出的乐动买球-乐动买球（中国）驱动
无刷驱动器
性能指标：电气性能
供电电源 直流12V，±10%
额定功率 最大100W（根据所选乐动买球-乐动买球（中国）确定）
额定转速 根据所选乐动买球-乐动买球（中国）确定
额定转矩 根据所选乐动买球-乐动买球（中国）确定
调速范围 90RPM~额定转速
绝缘电阻 常温常压下〉100MΩ
绝缘强度 常温常压下1KV，1分钟

使用环境及参数：
冷却方式 散热器自然冷却
使用环境 场合 尽量避免粉尘、油污及腐蚀性气体
温度 -10℃ ~ +65℃
湿度 <80%RH，无凝露，无结霜
振动 5.9m/S㎡Max
保存温度 -20℃ ~ +65℃
体积 118x75x35（mm）
重量 0.3Kg


端子及使用说明：

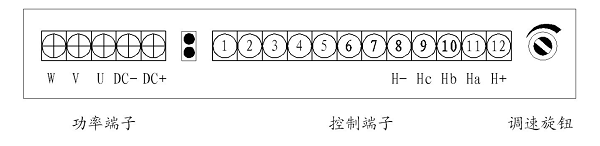

无刷驱动器端子接口

根据上图所示，各接口功能列表
端子标记 端子定义
功率端子 DC+、DC- 接直流电源。DC+与正极相接，DC-与负极相接
U、V、W 端子的U、V、W与乐动买球-乐动买球（中国）的U、V、W三相对应接注1
霍尔信号 H+、H- 将该端子的H+和H-分别与乐动买球-乐动买球（中国）霍尔的电源和地线连接。将Ha、Hb、Hc与乐动买球-乐动买球（中国）的霍尔线一一对应连接
Ha、Hb、Hc
控制端子 1 COM 信号接地端
2 R/S乐动买球-乐动买球（中国）启停控制信号，与COM端口短接乐动买球-乐动买球（中国）启动，断开乐动买球-乐动买球（中国）自然停车
3 DIR 乐动买球-乐动买球（中国）转向控制信号，与COM端口短接乐动买球-乐动买球（中国）反转，断开乐动买球-乐动买球（中国）正转注2
4 BRK制动停车信号，与COM端口短接乐动买球-乐动买球（中国）制动停车注3
5 ANI外部模拟电压调速输入，默认输入电压0-5V注4
6 HTYPE霍尔有效电平选择，与COM端口短接低电平有效，不接高电平有效注5
7 SPEED速度信号输出接口注6
指示灯 红灯闪烁 乐动买球-乐动买球（中国）故障
绿灯闪烁 乐动买球-乐动买球（中国）待机
交替闪烁 乐动买球-乐动买球（中国）正常运行
调速旋钮 调节乐动买球-乐动买球（中国）转速 顺时针旋转乐动买球-乐动买球（中国）速度增加，逆时针旋转乐动买球-乐动买球（中国）速度减小



















注：
1.乐动买球-乐动买球（中国）的U、V、W及霍尔错误的连接会导致乐动买球-乐动买球（中国）或驱动器不可恢复性损坏。
2.乐动买球-乐动买球（中国）停车后才能操作改变乐动买球-乐动买球（中国）的转动方向。
3.制动停车在大惯量负载时慎用，且制动时间和负载大小有关。
4.驱动器默认调速方式为旋钮调速，若需通过外部模拟电压来调节速度，可在我司技术人员的指导下通过跳线来设定。
5.霍尔有效电平与乐动买球-乐动买球（中国）厂家选择的霍尔器件有关。当乐动买球-乐动买球（中国）与驱动器完好且接线正确而乐动买球-乐动买球（中国）无法正常启动时，可更改霍尔有效电平后再做尝试。霍尔有效电平默认为高有效。
6.速度脉冲为占空比50%的方波，幅值与VCC端电平相同。脉冲频率F与乐动买球-乐动买球（中国）转速N对应关系：
N=F*60/P（P为乐动买球-乐动买球（中国）极对数）。

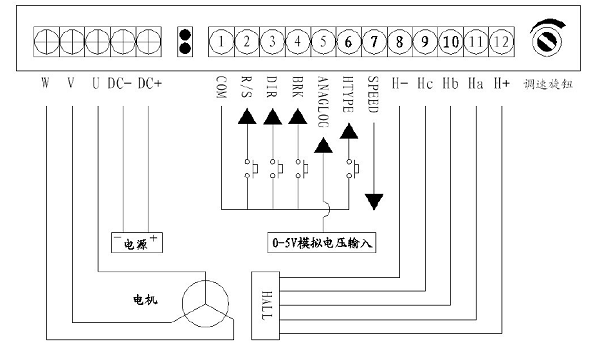

典型接线图：
无刷驱动器接线图


用户在无刷驱动器接线时要注意以下几点：
◆通电前请确保乐动买球-乐动买球（中国）的U、V、W及霍尔要和无刷驱动器的U、V、W及霍尔对应连接，一旦出错，可能对无刷驱动器及乐动买球-乐动买球（中国）造成不可恢复性损坏。
◆断电1分钟后才能进行底板检查或更换保险管。

服务及保修：
本公司所有产品一年内免费保修，超过保修期酌情收取人工及材料费。凡是本公司的产品，终身享受技术支持（论坛、电话、Email等）。

非授权专业人士请勿开启机壳！
