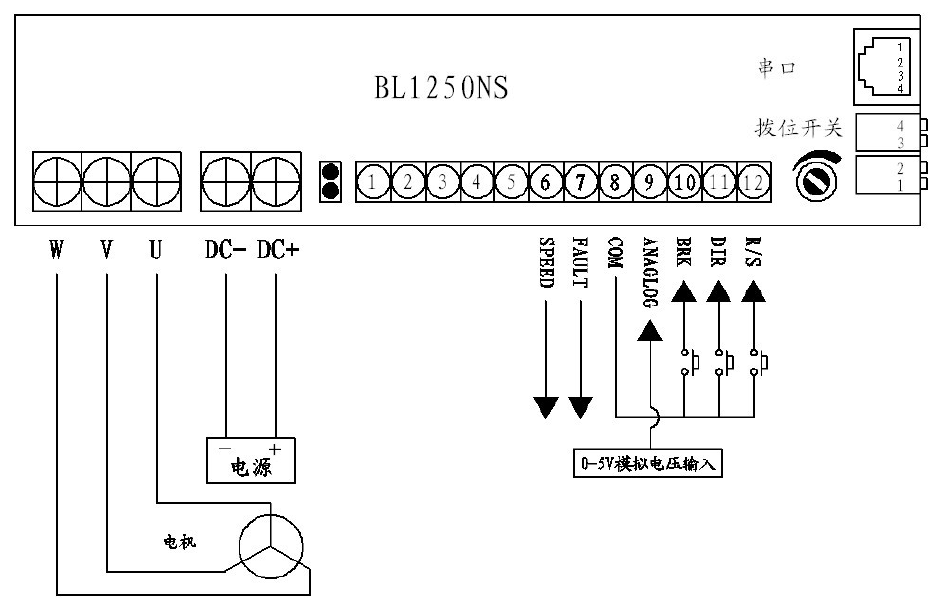

无刷驱动器在使用前需要将驱动器产品进行接线，BLD-300B无刷驱动器产品使用前也需要将驱动器连接。那么无刷直流驱动器BLD-300B怎么接线呢？

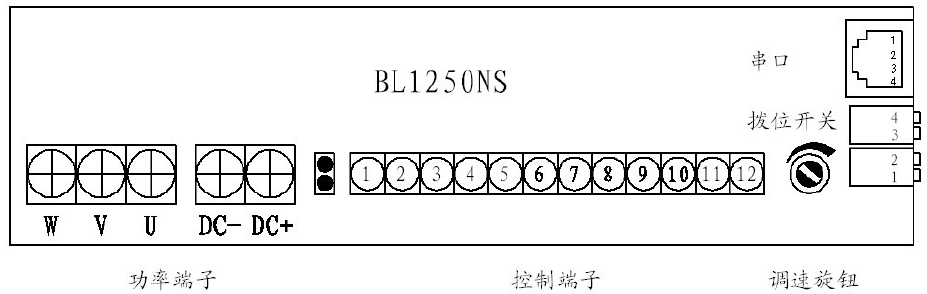

| 端子标记 | 端子定义 | |
| 功率端子 | DC+、DC- | 接直流电源。DC+与正极相接，DC-与负极相接 |
| U、V、W | 端子的U、V、W与乐动买球-乐动买球（中国）的U、V、W三相对应连接注1 | |
| 霍尔信号 | H+、H- | 将该端子的H+和H-分别与乐动买球-乐动买球（中国）霍尔的电源和地线连接。将Ha、Hb、Hc与乐动买球-乐动买球（中国）的霍尔线一一对应连接 |
| Ha、Hb、Hc | ||
| 控制端子 | 6 | SPEED 速度信号输出接口注1 |
| 7 | FAULT 故障信号输出接口（低电平乐动买球-乐动买球（中国）故障）注2 | |
| 8 | COM 信号接地端 | |
| 9 | ANI 外部模拟电压调速输入，默认输入电压0-5V | |
| 10 | BRK 制动停车信号，与VCC端口短接乐动买球-乐动买球（中国）制动停车 | |
| 11 | DIR 乐动买球-乐动买球（中国）转向控制信号，与VCC端口短接乐动买球-乐动买球（中国）反转，断开乐动买球-乐动买球（中国）正转 | |
| 12 | R/S 乐动买球-乐动买球（中国）启停控制信号，与VCC端口短接乐动买球-乐动买球（中国）启动，断开乐动买球-乐动买球（中国）自然停车 | |
| 串行接口 | 2 | RXD 接收数据端 |
| 3 | TXD 发送数据端 | |
| 1/4 | COM 信号接地端 | |
| 指示灯 | 红灯闪烁 | 乐动买球-乐动买球（中国）故障 |
| 绿灯闪烁 | 乐动买球-乐动买球（中国）待机 | |
| 交替闪烁 | 乐动买球-乐动买球（中国）正常运行 | |
| 调速旋钮 | 调节乐动买球-乐动买球（中国）转速 | 顺时针旋转乐动买球-乐动买球（中国）速度增加，逆时针旋转乐动买球-乐动买球（中国）速度减小 |
| 拨位开关 | 1 | ANI1 通过调速旋钮调节乐动买球-乐动买球（中国）转速，拨位开关上拨关闭，下拨选通 |
| 2 | ANI2 通过外部模拟电压输入端口调节乐动买球-乐动买球（中国）转速注3 | |
| 3 | HTYPE 霍尔有效电平选择，拨位开关上拨高电平有效，下拨低电平有效注4 | |
| 4 | 控制面板选通开关 | |
